10 ans d’évolution de l’occupation du sol en Loire-Atlantique (1999-2009).

Mise en place et analyse de la base de données MOS44 du Conseil Général.

Abstract

Un important travail de constitution et d’entretien de couches d’occupation du sol a été initié par le Conseil Général de Loire-Atlantique. Il vient de s’enrichir d’une nouvelle campagne d’observation et de traitement à partir de photographies aériennes de 2009. La base de données BD MOS44 de 2009 ainsi réalisée commence à livrer ses premiers résultats qui traduisent notamment une poursuite importante de l’artificialisation du territoire départemental.

Index

Mots-clés

occupation du sol, Loire-Atlantique, urbanisation, SIG

Outline

Text

Introduction

Le Conseil général possède un champ d’intervention très large : action sociale, éducation, infrastructures routières, transport, environnement, économie, tourisme, etc. Une grande partie de ces domaines d’action touche peu ou prou à l’aménagement du territoire.

En Loire-Atlantique, le contexte d’étalement urbain et de croissance démographique soutenue est un facteur de coûts supplémentaires à prendre en charge pour le Département. La connaissance fine du territoire, de son occupation, des populations qui y vivent et la maîtrise des évolutions sont donc essentielles. La production d’une vision synoptique et actuelle du territoire à partir de l’occupation du sol est devenue un élément incontournable dans la mise en œuvre des politiques publiques de la collectivité : habitat, mobilité, action foncière sont par exemple concernés.

La constitution et l’entretien de couches d’occupation du sol sont aujourd’hui des axes forts des initiatives lancées en matière d’observation et de connaissance du territoire. En France, les expériences pionnières d’inventaire cartographique de l’occupation du sol ont été lancées respectivement en 1975 par l’Institut d’aménagement et d’urbanisme (IAU) en Île-de-France, et en 1977 par l’État sur le littoral, avec l’Inventaire permanent du littoral (IPLI). C’est pourtant véritablement depuis le milieu des années 2000 que ces opérations se sont développées, plutôt sur le périmètre des agglomérations et des petits territoires (parcs naturels, SCOT notamment).

Ce texte s’attache à rendre compte de la démarche originale engagée par le Conseil général de Loire-Atlantique en matière de connaissance de l’occupation du sol et des premiers résultats qui en découlent, à l’échelle d’un département.

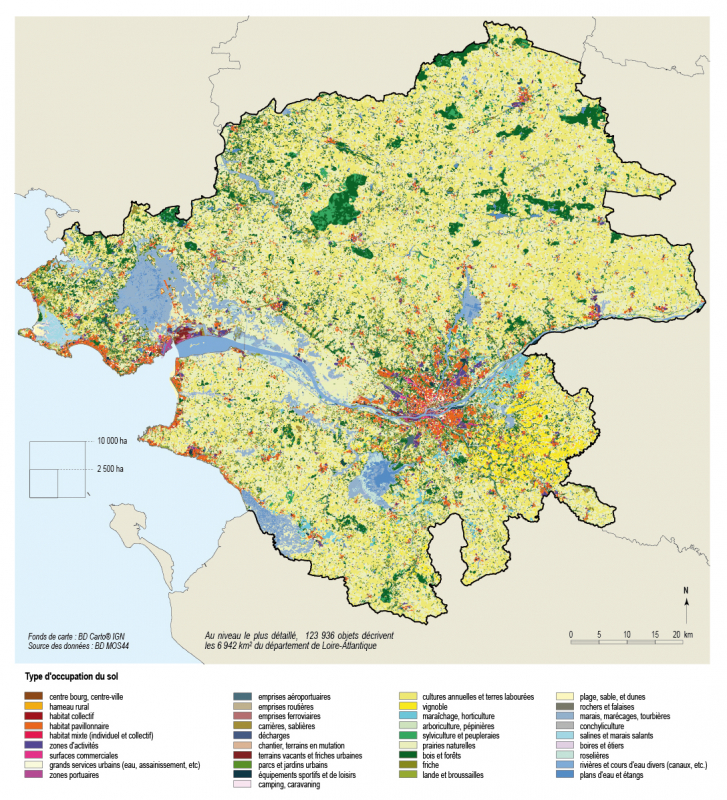

Figure 1 – L’occupation du sol de la Loire-Atlantique en 2009

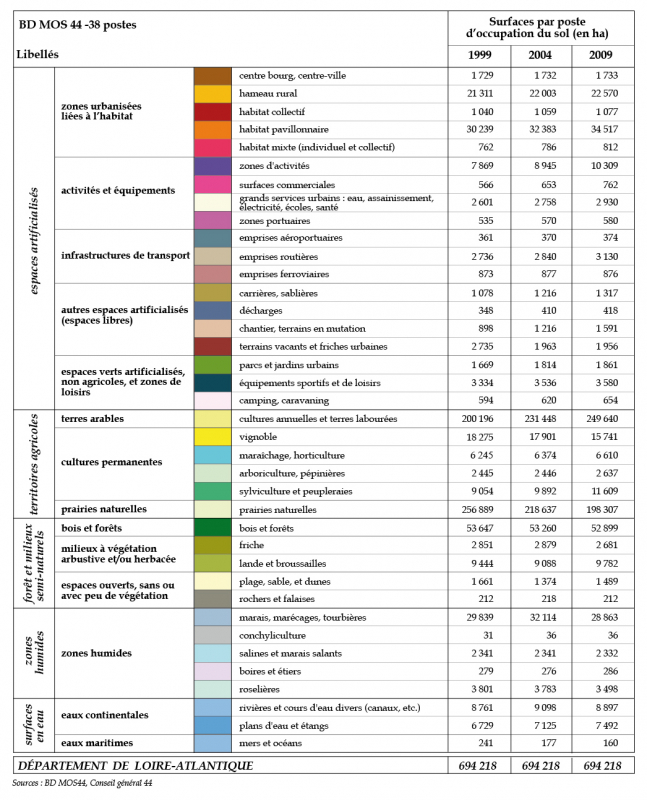

Tableau 1 – L’occupation du sol en Loire-Atlantique en 1999, 2004, et 2009


1. Cadrage méthodologique

La démarche du Conseil général

Dans le cadre de son besoin d’observation du territoire départemental et des dynamiques qui l’animent, le Conseil général a fait produire un inventaire cartographique des modes d’occupation du sol en Loire-Atlantique, dénommé BD MOS44. La réalisation de cette base de données géographiques était l’un des chantiers initiaux retenus au titre des travaux du Club SIG 44, une instance départementale rassemblant les acteurs de l’information géographique dans le but de mieux coordonner la production, l’entretien et la diffusion de l’information géographique. Dans ce cadre, un groupe de travail spécifique a réfléchi à la production d’une base de données commune inventoriant les modes d’occupation réels du sol en Loire-Atlantique. Une nomenclature et une méthodologie de réalisation y ont été prescrites au cours d’un cycle de 5 réunions de travail, entre mai et novembre 2006. Cette démarche fédératrice a permis d’associer 38 participants, représentant 29 organisations différentes. La mise en œuvre du projet s’est appuyée sur une consultation externe, sous la forme de marché public en 2007. La BD MOS44 décrit l’occupation réelle du sol1 à partir d’une nomenclature hiérarchisée en 3 niveaux, de plus en plus détaillés. Le premier niveau, correspondant à la nomenclature simplifiée, classe l’occupation du sol en 5 grandes catégories ; le niveau suivant en 14 catégories, et le dernier, le plus détaillé, en 38 postes de légende.

Les choix méthodologiques

Dès le départ de la démarche, le choix méthodologique d’un travail s’appuyant sur le Plan cadastral informatisé a été écarté, en raison d’une part du trop grand niveau de détail offert par la couche bâti, et, d’autre part, du domaine particulier de cette donnée portant sur la propriété foncière qui ne se calque pas systématiquement sur l’occupation du sol. Les différentes emprises d’occupation des sols ont donc été identifiées à l’écran à partir des images aériennes de l’Institut géographique national disponibles dans le SIG. Aucun traitement automatique n’a été réalisé. L’interprétation repose exclusivement sur l’observation visuelle du photo-interprète qui analyse l’image prise depuis le ciel. Son travail consiste à transformer une donnée présentée sous forme de pixels en une donnée vectorielle, c’est-à-dire une partition du territoire en polygones ayant une taille égale ou supérieure à 2 000 m2 et attribués d’un code d’occupation du sol.

Aller plus loin que la BD CORINE Land Cover

Comparativement à CORINE Land Cover, la base de données européenne d’occupation des sols de l’Agence Européenne pour l’Environnement (Pageaud et Carré, 2009), la BD MOS44 avec sa maille de 2 000 m2 offre une résolution 125 fois supérieure. Ce niveau de précision fait clairement apparaître la dispersion de l’habitat dans l’espace départemental et la logique d’étalement urbain qui caractérise les 221 communes de Loire-Atlantique ; ce que ne montre pas la cartographie réalisée à partir de CORINE Land Cover (voir fig. 2).

Figure 2 – BD MOS44 vs CORINE Land Cover


Pour autant, comme toute base de données, la BD MOS44 n’est pas exempte de limites. Les premières tiennent évidemment à l’étape de photo-interprétation et à sa qualité. À l’œil, la reconnaissance d’une occupation n’est pas toujours aisée et peut surtout différer d’une personne à une autre. La tentation est parfois de préférer l’usage (l’utilisation fonctionnelle) à l’occupation (l’utilisation physique). Malgré sa résolution importante, les processus d’urbanisation inférieurs à 2 000 m2 sont ignorés, et la reconstruction de la ville sur elle-même n’est dans ce cadre que très rarement observée. Malgré ces biais méthodologiques, la BD MOS reste une base de données robuste, qui, à l’échelle départementale, contient des erreurs moindres que celles générées par une méthode de classification assistée à partir d’images satellitaires.

S’inscrire dans la durée et dans la comparaison

Chaque situation à un temps « t » repose sur la photo-interprétation d’une nouvelle série d’images aériennes. Ces opérations successives, conduites en 2007 pour l’état 2004, en 2009 pour l’état 1999 (pour disposer d’un état de référence plus ancien) et en 2011 pour l’état de l’occupation du sol 2009, permettent de disposer de trois bases de données MOS44 successives. Au-delà de ces 3 instantanés, la plus-value vient surtout de la base de données mêlant les objets géométriques de chacune des trois bases. La géométrie de la BD MOS 2004 a en effet été réutilisée pour produire les états 1999 et 2009. En comparant la nouvelle orthophotographie avec la BD MOS44 antérieure, les évolutions y sont pointées et les polygones découpés en fonction des évolutions constatées. Ce principe méthodologique permet des comparaisons aisées d’une date à une autre, notamment par l’obtention de statistiques d’occupation du sol précises. Il est notamment possible de savoir comment évolue un type d’espace particulier, comment il se transforme et au profit de quoi (voir tab. 2).

Ces observations à intervalles réguliers permettent ainsi de nourrir la réflexion sur le développement et l’aménagement de la Loire-Atlantique, en apportant des éléments de connaissance tangibles aux responsables politiques de plus en plus soucieux de la gestion de l’espace départemental2. Une comparaison des modes d’occupation du sol successifs permet ainsi de quantifier et de localiser les transformations des espaces en Loire-Atlantique, en particulier s’agissant de la consommation des espaces agricoles et naturels (voir fig. 3).

Figure 3 – Les 3 millésimes de la BD MOS44


2. Analyse

La Loire-Atlantique aujourd’hui

En 2009, les 694 218 hectares du département de Loire-Atlantique se caractérisent par l’importance des surfaces agricoles qui occupent encore 484 545 hectares, soit plus des deux tiers de l’espace départemental avec 69,8 % de sa surface totale. En comparaison avec d’autres territoires disposant d’un MOS, tels que l’Alsace3, cette caractéristique forte confirme un trait majeur de la Loire-Atlantique, département peu forestier, mais très agricole. Les surfaces en terres arables (249 640 ha) et en prairies naturelles (198 307 ha) y représentent 92,4 % de la totalité des surfaces agricoles et 64,5 % de l’ensemble du département. S’y ajoutent les cultures spéciales telles que le maraîchage et l’horticulture (6 610 ha) et surtout la vigne (15 740 ha, 3,5 % de la totalité des surfaces agricoles).

Le tiers restant se partage entre la forêt et les milieux semi-naturels (67 064 ha, soit 32 % des zones non-agricoles mais seulement 9,7 % du total du département), les zones humides (35 015 ha), les surfaces en eau (16 549 ha), et les espaces artificialisés (91 046 ha, soit 43,4 % des zones non-agricoles, 13,1 % du département). Les espaces artificialisés sont dévolus en premier lieu à l’habitat qui en occupe 66,7 % avec 60 708 hectares. Les zones d’habitat pavillonnaire composées de maisons individuelles et les hameaux ruraux, définis comme un noyau dense d’habitat rural composé d’au moins 5 bâtiments, forment 57 087 ha. Le centre historique des villes et la zone d’urbanisation ancienne, généralement implantée autour des églises, ne représentent que 1 733 hectares dans cet ensemble. De leur côté, les zones dédiées à l’accueil d’activités économiques occupent 10 309 ha dans le département (11,3 % des espaces artificialisés). Ces espaces artificialisés apparaissent aujourd’hui extrêmement dispersés sur l’ensemble du territoire départemental (fig. 4).

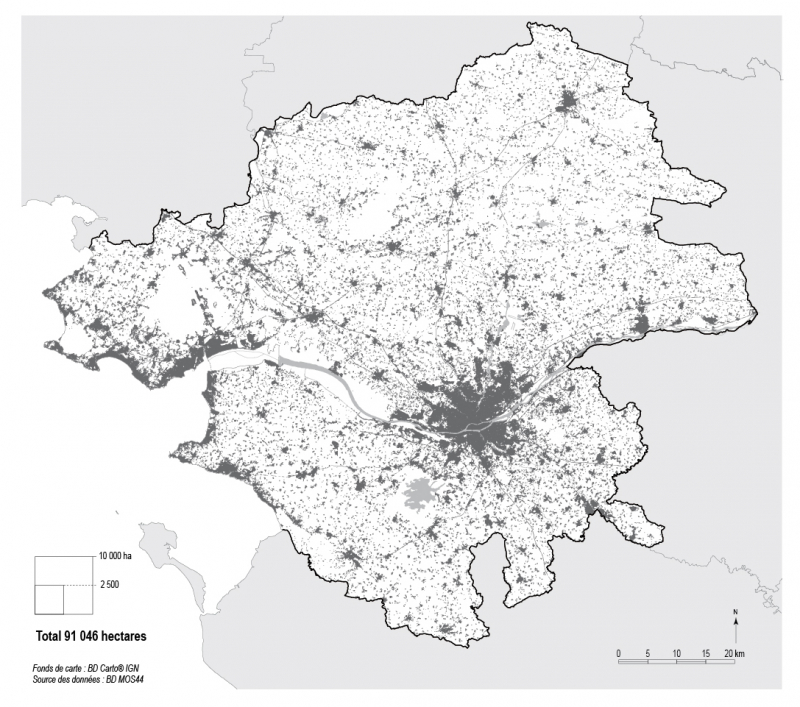

Figure 4 – Les espaces artificialisés de Loire-Atlantique en 2009


Dynamique des espaces

Les surfaces urbanisées ont triplé en seulement quarante années (entre 1960 et les années 2000), alors que dans le même temps, la population départementale n’a augmenté que de moitié, passant de 803 000 habitants en 1962 à 1 255 000 habitants en 2008 (AURAN, 2008). L’analyse de l’occupation du sol à partir de la BD MOS44 permet de prendre la mesure de l’étalement urbain dans la période récente. Elle met en lumière les mutations importantes enregistrées par les territoires de Loire-Atlantique durant la dernière décennie (fig. 5).

Figure 5 – Les principales mutations de l’occupation du sol entre 1999 et 2009


Les espaces agricoles en recul depuis 1999

Les espaces agricoles sont très concernés par les mutations. Tout d’abord pour l’ampleur des dynamiques internes, marquées par les transferts entre prairies et terres arables qui s’opèrent dans les deux sens (91 481 ha sont passés de l’une à l’autre classe en 10 ans, pendant que 40 563 ha présentaient l’évolution inverse (voir tab. 2). Ensuite, par les pertes de surfaces de 8 557 ha enregistrées entre 1999 et 2009. En 10 ans, du fait de la crise du muscadet, des différentes campagnes d’arrachage et de la pression urbaine, le vignoble nantais a vu 2 533 ha de terres disparaître, soit 16 % des surfaces qu’il occupait en 1999. Sur la même période, les surfaces consacrées à l’horticulture et au maraîchage, l’autre culture spéciale attachée à la région nantaise, ont progressé de 5,5 %, passant de 6 245 ha à 6 610 ha.

Tableau 2 – Matrice d’évolution des types d’espaces entre 1999 et 2009 – BD MOS 14 postes


Lecture du tableau 2 : l’abscisse correspond à l’année 1999, l’ordonnée à celle de 2009. La case grisée permet de mesurer ce qui est resté stable entre 1999 et 2009. Exemple d’analyse : en 1999, les zones urbanisées liées à l’habitat représentaient 55 080 ha. En 2004, elles forment 60 708 ha. Depuis 10 ans, les nouvelles surfaces ont principalement été prélevées sur les territoires agricoles (4 428 ha, dont 3 157 ha de prairies naturelles et 985 ha de terres arables). 54 950 ha avaient déjà cette nature en 1999. 133 ha classés en zones urbanisées liées à l’habitat en 1999 ont changé d’occupation du sol : en 2009, 72 ha appartiennent désormais à un autre type d’espace artificialisé, 53 ha sont retournés aux territoires agricoles (dont 34 ha en terres arables), et 8 ha à la forêt et aux milieux semi-naturels.

Sans surprise, les espaces agricoles sont les plus touchés par l’extension et le développement des espaces artificialisés avec 8 961 ha des 10 230 ha concernés (voir fig. 6).

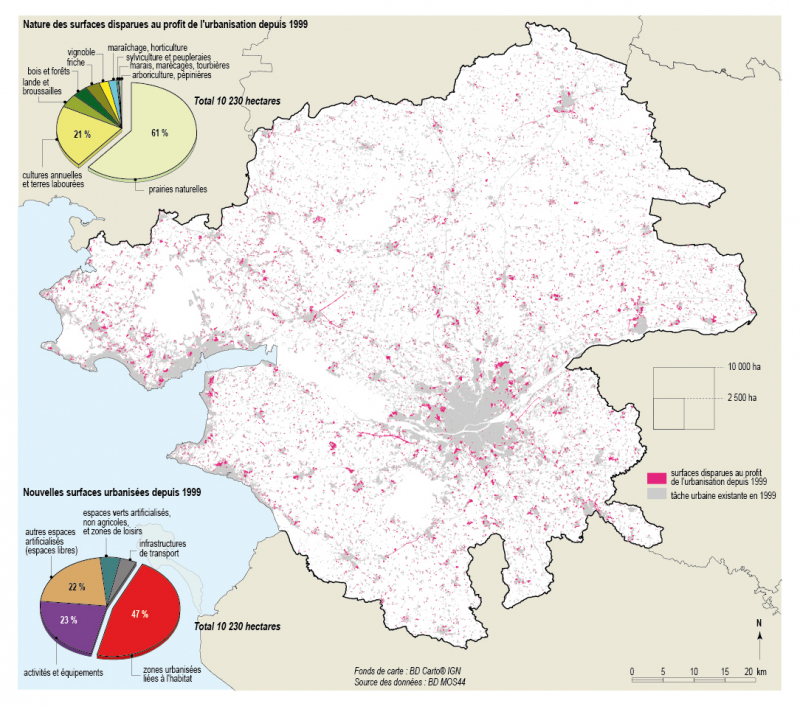

Figure 6 – Les surfaces disparues au profit de l’urbanisation depuis 1999


Près de 4 terrains de football consommés quotidiennement par l’urbanisation depuis 10 ans

Les surfaces occupées par les espaces artificialisés ont progressé de 10,7 % en 10 ans, soit 9 768 hectares. Durant cette période, c’est ainsi l’équivalent de 3,8 terrains de football (2,7 ha) qui ont été consommés chaque jour dans le département.

C’est l’habitat qui est le plus gros consommateur de ces surfaces foncières (voir fig. 6 : graphique). Depuis 1999, sous l’effet de l’attractivité démographique de la Loire-Atlantique, ces zones ont progressé de 10,2 %, soit 5 628 ha en une décennie : 4 278 ha pour l’habitat individuel de type pavillonnaire et 1 259 ha pour les espaces classés en hameaux ruraux.

Les emprises liées aux activités et aux équipements ont gagné 3 010 ha. En comparaison avec les zones urbanisées liées à l’habitat, leur croissance est plus de deux fois supérieure : + 23,7 % pour les zones d’activités, correspondant à un gain de 2 440 ha ; + 25,8 % pour les surfaces commerciales, soit 197 ha supplémentaires. Par ailleurs, l’exploitation de la BD MOS44 montre que depuis 2004, si la consommation de foncier à usage résidentiel s’infléchit (- 0,5 point), la consommation du foncier à usage économique et commercial augmente sur la même période (respectivement + 1,5 et + 1,3 points).

La dynamique est remarquable et peut inquiéter. En prolongeant la tendance des 10 dernières années, la consommation d’espaces porterait, à l’horizon 2030, sur 20 600 ha supplémentaires, dont 11 800 ha d’urbanisation résidentielle nouvelle. D’où les appels à « changer l’ordre des rêves » (Institut Kervégan, 2010), et à « développer dès à présent les moyens à mettre en œuvre en faveur de l’économie de l’espace » (Conseil général de Loire-Atlantique, 2008).

Conclusion

Le cadre législatif a connu ces dernières années des évolutions réaffirmant la nécessité de promouvoir une gestion économe de l’espace, et renforçant, à cet effet, le rôle des documents d’urbanisme : lois Grenelle 1 et 2, loi de modernisation de l’agriculture et de la pêche du 13 juillet 2010. Des objectifs de limitation de la consommation d’espace sont assignés au PLU et au SCOT, dont le caractère prescriptif est renforcé.

Le rapport de présentation du SCOT doit désormais présenter « une analyse de la consommation d’espaces naturels, agricoles et forestiers au cours des 10 années précédant l’approbation du schéma » (Art. L. 122-1-2). Il doit également justifier « les objectifs chiffrés de limitation de cette consommation compris dans le document d’orientation et d’objectifs » (Art. L. 122-1-2). Le Projet d’aménagement et développement durables (PADD) doit fixer des objectifs de lutte contre l’étalement urbain. Le poids réglementaire du SCOT a été consolidé de manière importante. Nouvelle pièce, le Document d’orientation et d’objectifs (DOO) se voit ainsi fixer des obligations en termes de définition « des conditions d’un développement urbain maîtrisé et des principes de restructuration des espaces urbanisés » (Art. L. 122-1-4) et doit arrêter « des objectifs chiffrés de consommation économe de l’espace et de lutte contre l’étalement urbain, qui peuvent être ventilés par secteur géographique » (Art. L. 122-1-5).

Face à ces obligations d’évaluation environnementale et de la mise en œuvre du projet, ramenées de 10 à 6 ans par la loi ENE, la BD MOS44 constitue un support d’études pertinent pour mesurer la satisfaction de ces objectifs. En Loire-Atlantique, avec la disponibilité de 3 états successifs de la BD MOS44, cet exercice va poser sans doute moins de difficultés qu’ailleurs4. Conformément à sa volonté de favoriser le partage et la mutualisation de l’information géographique départementale, le Conseil général diffuse en effet largement cette base de données qui permet d’appuyer l’action des élus au travers de nombreux usages SIG dans des domaines tels que l’observation de la consommation d’espace, le suivi des changements d’usage du sol, la planification spatiale, la production de diagnostics de territoire, d’études d’impact, l’alimentation de modèles de simulation (érosion des sols, dénombrement de population par exemple). Sa mise à disposition est proposée gratuitement aux partenaires du Conseil général moyennant la signature d’une simple convention de mise à disposition. Plus d’une soixantaine d’organismes publics, dont les EPCI, les services de l’État, les centres de formation et de recherche, etc. en bénéficient ainsi aujourd’hui pour la mobiliser dans leurs différents contextes opérationnels. La version 2009 a fait l’objet d’un soutien financier du programme régional GéoPAL. En mars 2012, cette diffusion sera même élargie puisque la BD MOS44 fait partie des données qui seront ouvertes au public sur la plateforme Open Data de Loire-Atlantique.

La richesse de la BD MOS44 nous permettra de renforcer son analyse dans une prochaine contribution à ces mêmes Cahiers nantais. Il s’agira alors d’apporter un éclairage sur les grandes évolutions dans les différents territoires composant le département de Loire-Atlantique, et notamment au regard de la progression des espaces urbanisés et des questions de densités qui l’accompagnent.

1 L’occupation du sol correspond à la description de la surface terrestre, comprise comme la végétation, les surfaces artificialisées et l’

2 La maîtrise de l’artificialisation croissante des terres constitue un enjeu fort de l’aménagement durable des territoires. « Un tel rythme n’est pas

3 Dans la région Alsace, l’agriculture occupe 375 000 hectares, soit 44 % des 834 000 ha du territoire régional. Avec 355 000 ha, les espaces

4 Pour la Fédération nationale des SCOT (2009), « analyser la consommation foncière des dix années précédant l’approbation du schéma est une démarche

Bibliography

AGENCE POUR LE DÉVELOPPEMENT DURABLE DE LA RÉGION NAZAIRIENNE (ADDRN), 2011. Occupation de l’espace (1971-2004). CARENE et Cap Atlantique, Données phares, 27 p.

AGENCE POUR LE DÉVELOPPEMENT DURABLE DE LA RÉGION NAZAIRIENNE (ADDRN), 2011. Production de logements neufs entre 2002 et 2007. CARENE, Cap Atlantique, CC Pontchâteau St Gildas des Bois, Tendances Habitat, no 2, 2 p.

AURAN, 2008. Loire-Atlantique 2008 : diagnostic du territoire départemental, 131 p.

AURAN (Agence d’études urbaines de l’agglomération nantaise), 2005. Quartiers de villes, quartiers de vie. Habitat et formes urbaines, 33 p.

CONSEIL GÉNÉRAL DE LOIRE-ATLANTIQUE, 2008. Loire-Atlantique demain : un référentiel pour l’action. Stratégie d’aménagement, de développement et d’équilibre du territoire départemental, 79 p.

CONSEIL GÉNÉRAL 44 et AURAN, 2008. La construction neuve en Loire-Atlantique : analyses 2004-2007, 33 p.

CONSEIL GÉNÉRAL DE LOIRE-ATLANTIQUE, 2010. Pour un débat sur la mobilité en Loire-Atlantique. Propositions, 62 p.

FÉDÉRATION NATIONALE DES SCOT, 2009. Principales modifications susceptibles d’être apportées à l’outil SCoT suite à l’adoption du projet de loi Grenelle II, 16p.

INSTITUT KERVÉGAN, 2010. Habiter demain… Changer l’ordre des rêves, 204 p.

Loi no 2000-1208 du 13 décembre 2000 relative à la solidarité et au renouvellement urbains (couramment appelée « loi SRU »), 209 articles.

Loi no 2009-967 du 03 août 2009 de programmation relative à la mise en œuvre du grenelle de l’environnement (dite « Grenelle 1 »), 57 articles, JO 179 du 05 août 2009.

Loi no 2010-788 du 12 juillet 2010 portant engagement national pour l’environnement (dite « Grenelle 2 »), 257 articles, JO 160 du 13 juillet 2010.

Loi no 2010-874 du 27 juillet 2010 de modernisation de l’agriculture et de la pêche, JO 172 du 28 juillet 2010.

PAGEAUD D. et CARRE C., 2009. La France vue par CORINE Land Cover, outil européen de suivi de l’occupation des sols, Le point sur, no 10, Commissariat général au développement durable, 4 p.

YVISA JUANEDA M., 2011. Observation foncière en Loire-Atlantique. Expérimentation des bases de données MOS et Perval 2009, mémoire de Master 2 SAGT, IGARUN, 86 p.

Notes

1 L’occupation du sol correspond à la description de la surface terrestre, comprise comme la végétation, les surfaces artificialisées et l’hydrographie. Différente de l’usage des sols réglementaire projeté et décrit dans les documents d’urbanisme, la BD MOS44 distingue ce qui est réellement urbanisé de ce qui ne l’est pas, ce qui est agricole de ce qui est naturel, etc.

2 La maîtrise de l’artificialisation croissante des terres constitue un enjeu fort de l’aménagement durable des territoires. « Un tel rythme n’est pas tenable et doit nous conduire tous, particuliers, acteurs privés et collectivités, à être spécialement économes de la ressource en sols. C’est pourquoi je souhaite que le Conseil général devienne exemplaire en la matière et limite l’impact au sol de ses nouveaux aménagements en utilisant autant que possible les emprises des voiries et des ouvrages d’art existants ». Conseil général de Loire-Atlantique, P. MARESCHAL, Président, 20 mars 2008.

3 Dans la région Alsace, l’agriculture occupe 375 000 hectares, soit 44 % des 834 000 ha du territoire régional. Avec 355 000 ha, les espaces forestiers et semi-naturels y représentent quasiment les mêmes surfaces que l’activité agricole (42,6 % du total).

4 Pour la Fédération nationale des SCOT (2009), « analyser la consommation foncière des dix années précédant l’approbation du schéma est une démarche certes louable mais qui va poser des problèmes de faisabilité technique et financière à de nombreux SCoT, surtout pour les territoires les plus ruraux ».
